NTP1703單軸高頻定位控制器(測包機應用）

技術服務:0755-86569723

概述

NTP1703是諾科科技開發的兩相混合式兩相混合式步進電機位置驅動器，可接收觸發控制信号，控制電機直接運行3.6°/7.2°/14.4°,采用精密電流控制和(hé / huò)電機轉子運動預測控制技術，實現電機快速啓停，電機無抖動。

适用驅動電機：PKP243D23B2、PKP244D23B2、PKP246D23B、PKP244MD15等兩相混合式步進電機。

适用配套碼盤：實心/空心/電木等多規格

适用檢測器件：0402/0603/0805/1206等

SW1：SW1=OFF，驅動器采用默認控制參數；SW1=ON，采用用戶設置參數，可微調T1,T2,T3時間參數；

SW2 和(hé / huò)SW3：

當SW4=off時，爲(wéi / wèi)轉盤軸應用，SW2和(hé / huò)SW3的作用是碼盤選型，

SW2=off、SW3=off時，碼盤規格爲(wéi / wèi)實心陶瓷50齒碼盤，動作步長7.2°；

SW2=on、SW3=off時，碼盤規格爲(wéi / wèi)空心陶瓷50齒碼盤，動作步長7.2°；

SW2=off、SW3=on時，碼盤規格爲(wéi / wèi)實心電木50齒碼盤，動作步長7.2°；

SW2=on、SW3=on時，碼盤規格爲(wéi / wèi)空心陶瓷100齒碼盤，動作步長3.6°；

當SW4=on時，爲(wéi / wèi)紙帶軸應用，SW2和(hé / huò)SW3的作用是動作步長選擇，如7.2°、14.4°，

SW2=off、SW3=off時，動作步長7.2°；

SW2=on、SW3=off時，動作步長14.4°；

SW2=off、SW3=on時，保留，可根據用戶定制；

SW2=on、SW3=on時，保留，可根據用戶定制；

SW4：SW4=off，轉盤軸應用；SW4=on，紙帶軸應用

典型接線案例

NTP1703典型應用接線圖

電氣、機械和(hé / huò)環境指标

1. 電氣指标

2. 使用環境及參數

冷卻方式		自然冷卻或強制風冷
使用環境	場合	不能安裝在其它發熱的設備旁，要(yào / yāo)避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所，禁止有可燃氣體和(hé / huò)導電灰塵。
	溫度	0——+50℃
	濕度	40—90%RH
	振動	5.9m/s2MAX
保存溫度		-20℃～80℃
重量		225克

3. 加強散熱方式

1）驅動器的可靠工作溫度通常在60℃以内，電機工作溫度爲(wéi / wèi)80℃以内；

2）建議使用時選擇自動半流方式，馬達停止時電流自動減一(yī / yì ／yí)半，以減少電機和(hé / huò)驅動器的發熱；

3）安裝驅動器時請采用豎着側面安裝，使散熱齒形成較強的空氣對流；必要(yào / yāo)時機内靠近驅動器處安裝風扇，強制散熱，保證驅動器在可靠工作溫度範圍内工作。

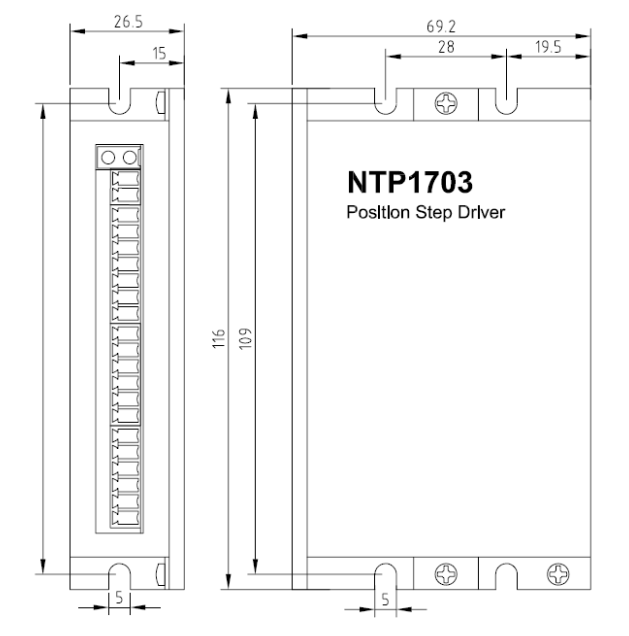

機械安裝圖（單位：毫米）
