NMN57E系列是深圳市諾科科技有限公司在高性能數字型步進驅動器基礎上設計開發的總線通訊功能的經濟型驅動産品。總線通訊采用EtherCAT總線通訊接口，基于EtherCAT從站技術，實現步進系統的實時控制與實時數據傳輸，使得現場總線達到 100Mb/s 的傳輸速率。具有使用簡單、穩定可靠、性能卓越等特點。支持多家主站控制系統，在光伏、紡織、民用、機器人、锂電設備、3C電子等行業得到普遍應用。
NMN57E系列步進驅動器标準附件包括：
（1）2PIN電源接入端子MOLEX 5557-02R02
（2）4PIN電機接入端子MOLEX 5557-04R02
（3）16PIN控制信号端子JST PHDK-16
（4）10PIN編碼器信号端子JST PHDK-10

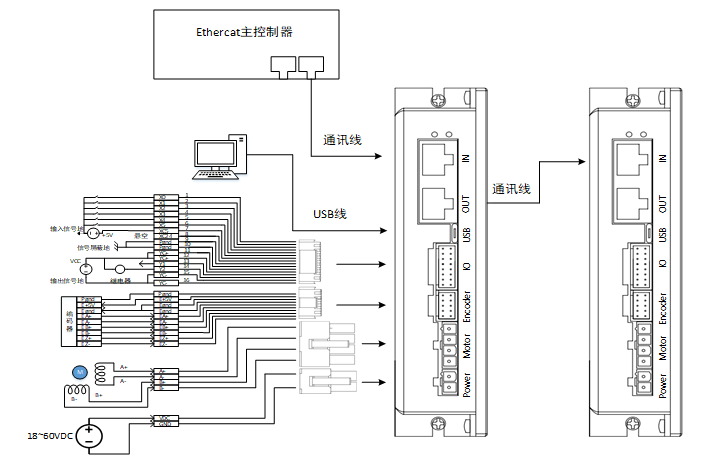

基本連接圖
5V共陽接線時，典型接線圖
注意事項：
1、5V共陽接線時，XC5接信号電源的正端，XC24需懸空；
2、24V共陽接線時，XC24需外接24V信号電源的正端，且XC5需懸空；
3、信号輸出口供電電壓根據客戶需要(yào / yāo)确定，内置有上拉電阻和(hé / huò)續流二極管，可驅動
5V共陰接線，典型示意圖
注意事項：
1、5V共陰接線時，XC5接信号電源的地(dì / de)，XC24需懸空；
2、24V共陰接線時，XC24需外接24V信号電源的地(dì / de)，且XC5需懸空；
3、信号輸出口供電電壓根據客戶需要(yào / yāo)确定，内置有上拉電阻和(hé / huò)續流二極管可驅動
電氣規格
參數 | NMN42E | NMN57E | NMN86E | |
輸出電流（峰值） | 0.5~2.2A | 1.0~5.6A | 1.0~7.0A | |
匹配電機 | 20、28、35、42 機座 | 57、60 機座 | 86 機座(4.5NM 以下） | |
電源電壓（直流DC） | 24~48V | 24~48V | 24~75V | |
尺寸（H*W*L mm） | 135*80*32 | |||
重量 | 0.30kg | |||
輸入信号 | 原點輸入、正向限位、負向限位、急停、探針、自定義 | |||
輸出信号 | 報警輸出 | |||
報警功能 | 過流、過壓、缺相等 | |||
調試軟件 | Motion Studio | |||
使用環境 | 場合 | 不能放在其它發熱的設備旁，要(yào / yāo)避免粉塵、油霧、腐蝕性氣 體，濕度太大及強振動場所，禁止有可燃氣體和(hé / huò)導電灰塵； | ||
使用溫度 | 0~50℃ | |||
保存溫度 | -20℃～65℃ | |||
濕度 | 40~90%RH | |||
振動 | 10~55Hz/0.15mm | |||
安裝 | 垂直安裝或者水平安裝 | |||
保存溫度 | -20℃～65℃ | |
防護等級 | IP20 | |
使用環境 | 場合 | 不能放在其它發熱的設備旁，要(yào / yāo)避免粉塵、油霧、腐蝕性氣體，濕度太 大及強振動場所，禁止有可燃氣體和(hé / huò)導電灰塵； |
溫度 | 0~50℃ | |
濕度 | 40~90%RH | |
振動 | 10~55Hz/0.15mm | |
NMN57E 系列驅動器存儲及安裝環境
外形尺寸（單位：MM）
安裝類型與方向
驅動器使用基座安裝，應安裝在金屬表面上。
此外，請使設備的正面（接線側）面向操作人員進行安裝。通過 2 個安裝孔，将設備牢固在安裝面上。
安裝孔尺寸
每台設備都請使用 2 個安裝孔，安裝孔位間距如圖3-1所示，用M3的螺釘将其牢固在安裝面上。 安裝時，請準備長度大于設備進深的螺絲刀。
安裝間隔
用戶可以采取底闆安裝或者面闆安裝方式安裝，安裝方向垂直于安裝面，爲(wéi / wèi)了(le／liǎo)保證良好的散熱條件，實際安裝中必須盡可能預留較大安裝間隔，驅動器與驅動器間至少留出25mm的間隔，并且保持櫃内良好的通風散熱條件。
